Montierung Takahashi EM-200 USD 3

Die Takahashi EM-200 USD 3 ist die Nachfolgemontierung meiner ehemaligen Skywatcher EQ6.

Ich war auf der Suche nach einer möglichst genau nachführenden parallaktischen Montierung, welche eine fotografische Tragfähigkeit von mindestens 15kg haben sollte. Das Eigengewicht der Montierung sollte ebenfalls höchstens in diesem Gewichtsbereich liegen.
Die EM-200 ist dabei sogar als Geheimtipp einzustufen, da diese in Deutschland nicht sehr verbreitet scheint.
Allerdings habe ich bislang nur positive Stimmen über die Funktionalität und die Ganggenauigkeit gehört.

In der näheren Auswahl standen außerdem eine Losmandy G11 oder eine Mach1 GTO von Astro-Physics. Letztere schied aber wegen des extremen Preises und Lieferzeiten aus.

Rein äußerlich fällt sofort die große Ähnlichkeit zu einer EQ6 auf. Die Chinesen haben da wohl einiges von den Japanern abgeschaut. Starke Ähnlichkeiten, wie die versenkbare Gegengewichtsstange, Az- und Polhöhenverstellung, innenliegende Motoren, durchbohrte DEC-Achse für den Polsucher und das ganze äußere Erscheinungsbild sind nicht zu verleugnen. Auch die Stativaufnahmezapfen und die Gegengewichte passen 1:1.
Lediglich das Stativgewinde ist unterschiedlich (die EQ6 hat M12 metrisch, die EM-200 1/2" mit exotischer Steigung).
Allerdings wirkt die Takahashi EM-200 bei näherer Betrachtung wesentlich wertiger - was sich auch im Preis und vor allem in der Funktion ganz deutlich zeigt. Warum man allerdings eine Montierung in hellem lindgrün lackieren muss, ist mir schleierhaft. Ein cremeweiß wäre hier rein optisch vorteilhafter. Ist aber Geschmackssache - und es ist eben die Farbe des Hauses.
Takahashi gießt übrigens die Montierungsgehäuse und sogar das Gehäuse der Handbox selbst in Handarbeit, im Sandgussverfahren.

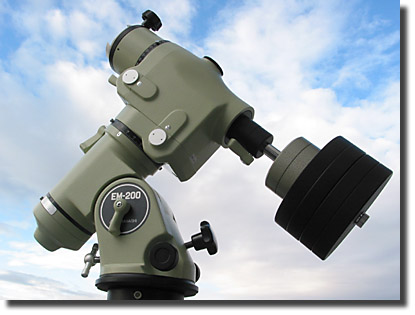

Ansicht von rechts.

Hier im Bild wurde die Original-Takahashi Motorsteuerung bereits entfernt und gegen eine selbst gebaute Alu-Abdeckplatte mit 15-pol Sub-D Stecker für die nachträglich eingebaute FS2 Steuerung von Astro-Electronics ausgetauscht.
Mehr zum Thema FS2-Steuerung gibt es hier.

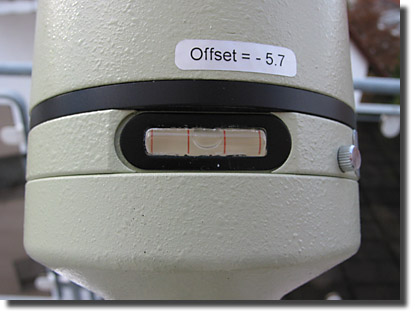

Zum exakten Einnorden der Montierung auf den Himmelspol muss die R.A. Achse soweit gedreht werden, dass die Dosenlibelle genau austariert ist. Sie ist Teil eines absolut hochpräzisen Polsucherinstrumentariums.

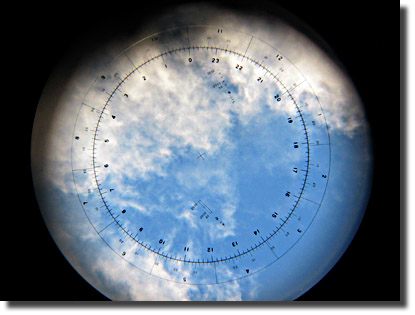

Blick durch einen der besten Polsucher auf dem Markt.
Die äußere Skala zeigt das Datum (Monat und 365 Tage), die innere Skala zeigt die Zeit in 24 Stunden mit 10min Unterteilung.
Zur Einrichtung muss die Skala so gedreht werden, dass der Teilstrich der aktuellen Uhrzeit mit dem Teilstrich des passenden Datums genau zusammenpasst.

Dann folgt Schritt 2...

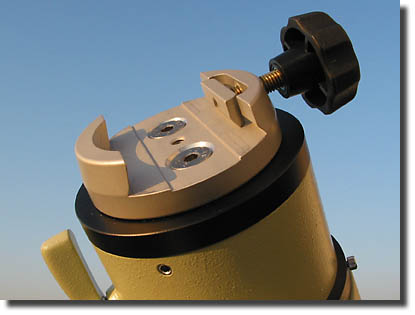

Im Auslieferungszustand ist keine Prismenschienenaufnahme mit enthalten. Ich habe mich übergangsweise für das Vixen-GP-System entschieden. Wahrscheinlich werde ich aber aus Stabilitätsgründen auf das Losmandy-System hochrüsten. Die Aufnahmevorrichtung kann einfach abgeschraubt werden. Trotz des filigranen Aussehens, ist diese Klemmung erstaunlich stabil.

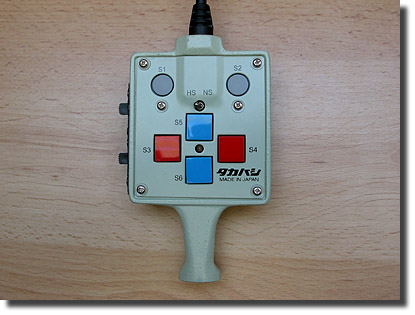

Dies ist die Handsteuerbox der Originalsteuerung. Das Gehäuse ist aus schwerem, dickwandigem Aluguss und vollkommen stabil. Gleichzeitig sind die Ausmaße der Handbox aber nur für sehr zierliche japanische Hände gedacht. Leider kühlt das Voll-Alu-Gehäuse bei Minusgraden heftig aus, sodass im Winter kalte Hände vorprogrammiert sind. Die Taste "S1" ist die "Shift"-Taste, mit der zwischen 9 Nachführkorrekturgeschwindigkeiten gewählt werden kann. Der winzige Schalter in der Mitte schaltet zwischen niedriger und hoher Geschwindigkeit um.
High-Speed bedeutet 250-fache Nachführgeschwindigkeit. Die Montierung bewegt sich in diesem Bereich dann deutlich sichtbar. (ca. 1° / sec).

Leider haben es die japanischen Konstrukteure versäumt, eine Richtungsumkehr für die Steuertasten mit einzubauen. Bei Verwendung eines Zenitspiegels oder Umschwenken des Teleskopes ist es oftmals sehr hilfreich, die Orientierung der Tasten umzukehren. Die rechte Taste soll dann auch das Bild nach rechts wandern lassen usw. Dann muss man nicht immer umdenken oder die Steuerung verkehrt herum halten.

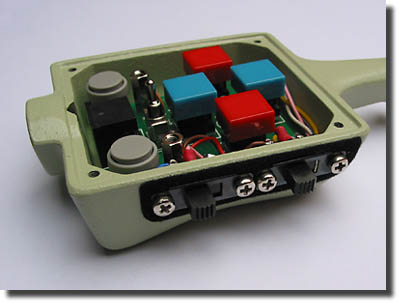

Aus diesem Grund habe ich zwei zusätzliche Schiebeschalter in das Gehäuse integriert.
Das konnte sogar die EQ6 Handbox neuerer Bauart....

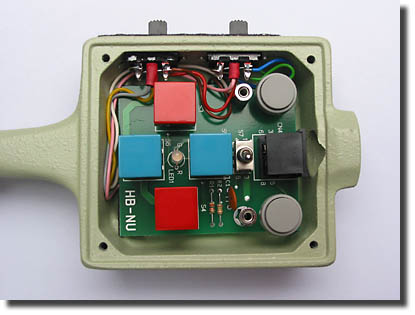

Die Verdrahtung ist recht fummelig, passt aber gerade so ins Gehäuse rein. Leider suchte ich über 3 Stunden nach einem bösen Masseschluss, der sich erst bemerkbar machte, wenn ich den Deckel mit einer bestimmten Schraube festzog. Ursache war ein Draht am Schalter, welcher metallischen Kontakt zum Gehäuse hatte.

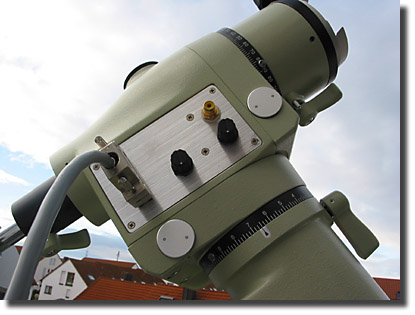

Abdeckblech (Eigenbau) des Motorengehäuses bei Nachrüstung auf eine FS2-Goto Steuerung. Im Abdeckblech ist die Helligkeitsregelung für den Polsucher, sowie ein regelbarer Spannungsausgang (3-12V) für Teleskoplüfter mit integriert.
